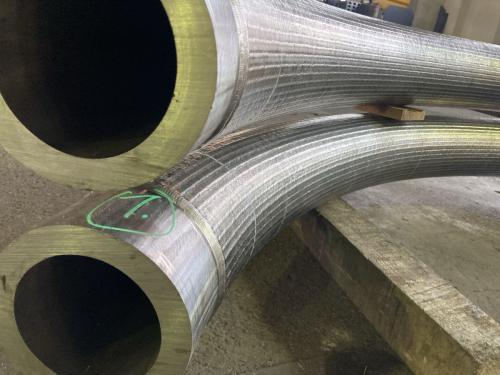

Régi csőelem újragyártása - Milyen adatok segítik a pontos pótlást?

A gyakorlatban azonban a pontos pótlás sokkal több információt igényel, mint pusztán azt, hogy „ilyen formájú csőre van szükség”. Egy régi csőelem sokszor már deformálódott, korrodált, kopott, javított, hegesztett vagy beépítés közben elmozdult. Ha kizárólag a szemrevételezés alapján készül az új darab, könnyen előfordulhat, hogy a végeredmény nem illeszkedik pontosan a helyére.

A csőelemeknél a pontosság különösen fontos, mert sokszor más alkatrészekhez, karimákhoz, tartószerkezetekhez, gépekhez, csővezeték-rendszerekhez vagy szerelési pontokhoz kell kapcsolódniuk. Egy kisebb szögeltérés, rosszul mért hossz, pontatlan hajlítási sugár vagy hibás csatlakozási pozíció elég lehet ahhoz, hogy a pótlás ne legyen beépíthető. Ilyenkor utólagos igazításra, újrahajlításra, hegesztésre vagy akár teljes újragyártásra lehet szükség.

A jó hír az, hogy a legtöbb ilyen probléma megelőzhető, ha az újragyártás előtt megfelelő adatok állnak rendelkezésre. Minél pontosabb a kiindulási információ, annál nagyobb az esély arra, hogy az új csőelem elsőre megfelelő lesz. Ehhez nemcsak méretekre van szükség, hanem anyagadatokra, csatlakozási információkra, beépítési környezetre, tűrésekre, felhasználási célra és sok esetben fotókra vagy mintadarabra is.

Miért nehéz egy régi csőelem pontos másolása?

A régi csőelem nem mindig mutatja meg pontosan az eredeti állapotát. Az évek során a cső meghajolhat, eldeformálódhat, megnyúlhat, korrodálódhat vagy javításokon eshet át. Előfordulhat, hogy már korábban is igazították, hegesztették, melegítették vagy kényszerítve szerelték be. Ilyenkor a meglévő darab nem feltétlenül az ideális geometria, hanem egy elhasználódott vagy módosult állapot.

Ez különösen akkor okoz gondot, ha a csőelemnek több hajlítása van, több síkban fut, vagy pontos csatlakozási pontokra kell illeszkednie. Egyetlen hajlított csőnél még viszonylag könnyű visszamérni a szöget és a hosszakat, de egy térbeli, több ívből álló elemnél már sokkal nehezebb meghatározni, hol van a tényleges középvonal, milyen a hajlítási sorrend, és mekkora volt az eredeti sugár.

Az is gyakori, hogy a régi darabon nincs anyagjelölés, nincs rajz, és a megrendelő sem tudja pontosan, milyen csőből készült. Ilyenkor különösen fontos a gondos adatgyűjtés, mert a rosszul megválasztott anyag vagy falvastagság ugyanúgy problémát okozhat, mint a pontatlan geometria.

A legfontosabb kiindulási adat: a cső mérete

Az újragyártáshoz az egyik legfontosabb adat a cső külső átmérője és falvastagsága. Ezek alapján határozható meg, milyen alapanyagból kell dolgozni, milyen hajlítási technológia jöhet szóba, milyen szerszámozás szükséges, és milyen terhelhetőség várható.

A külső átmérőt pontos mérőeszközzel érdemes meghatározni, nem szemre vagy becslés alapján. Régi csöveknél előfordulhat, hogy a korrózió, festékréteg vagy lerakódás torzítja a mérést. Ilyenkor tisztított felületen kell mérni, lehetőleg több ponton is. Ha a cső oválissá vált, a legnagyobb és legkisebb átmérő különbsége is fontos információ lehet.

A falvastagság legalább ennyire lényeges. Egy azonos külső átmérőjű cső többféle falvastagsággal készülhet, és ez jelentősen befolyásolja a hajlíthatóságot, a szilárdságot, a tömeget és a csatlakoztathatóságot. Ha a régi cső vége hozzáférhető, a falvastagság közvetlenül mérhető. Ha nem, akkor ultrahangos falvastagságmérés vagy más vizsgálat is szóba jöhet.

Anyagminőség: nem mindegy, miből készült az eredeti darab

A pontos pótláshoz tudni kell, milyen anyagból készült a régi csőelem. Másképp viselkedik a szénacél, a rozsdamentes acél, az alumínium, a réz vagy egy speciális ötvözet. Az anyag meghatározza a hajlíthatóságot, a szükséges technológiát, a hegeszthetőséget, a korrózióállóságot és a végfelhasználás biztonságát.

Ha rendelkezésre áll régi műszaki rajz, anyagminőségi bizonylat vagy gyártási dokumentáció, az nagy segítség. Ha nincs ilyen adat, a meglévő darabon található jelölések, a beépítési környezet, a felület állapota és szükség esetén anyagvizsgálat segíthet az azonosításban.

Nem mindig elég annyit tudni, hogy „acélcső”. Egy szerkezeti célú acél, egy nyomástartó rendszerhez használt cső vagy egy rozsdamentes technológiai vezeték egészen más követelményeket támaszthat. Ha az új darab rossz anyagból készül, lehet, hogy formailag illeszkedik, de műszakilag nem lesz megfelelő.

A hajlítási sugár pontos meghatározása

A hajlítási sugár az egyik legkritikusabb adat régi csőelem pótlásánál. Nemcsak az számít, hogy hány fokban van meghajlítva a cső, hanem az is, mekkora íven történik a hajlítás. A sugár befolyásolja a cső hosszát, a végpontok helyzetét, a beépíthetőséget és a gyárthatóságot.

Sok hibás újragyártás abból ered, hogy a hajlítási sugár becslés alapján kerül meghatározásra. Ha a sugár kisebb vagy nagyobb az eredetinél, a csővégek pozíciója eltolódhat, még akkor is, ha a hajlítási szög látszólag helyes. Ez különösen többhajlításos elemeknél okozhat komoly eltérést.

A hajlítási sugár mérésénél fontos tisztázni, hogy belső sugárról, külső sugárról vagy középvonali sugárról beszélünk. Csőhajlításnál a középvonali sugár különösen fontos, mert a gyártási számítások gyakran erre épülnek. Ha csak egy régi darab áll rendelkezésre, sablon, mérőkar, 3D mérés vagy gondos geometriai visszamérés segíthet a pontosításban.

Hajlítási szög és térbeli irányok

Egy egyszerű csőívnél a hajlítási szög meghatározása viszonylag könnyű. Több ív esetén azonban már nemcsak az egyes szögek számítanak, hanem az is, hogy azok milyen síkban helyezkednek el egymáshoz képest. Egy régi csőelem lehet kétdimenziós, vagyis egy síkban hajlított, de lehet térbeli is, ahol az ívek különböző irányokba fordulnak.

Térbeli csőelemeknél a forgatási szögek, síkváltások és végpontpozíciók pontos rögzítése alapvető. Ha egy hajlítás jó szögben készül, de rossz síkban áll, a cső nem fog illeszkedni. Ez gyakran csak a beépítéskor derül ki, amikor már költségesebb a javítás.

Ezért hasznos lehet a régi darabról több irányból készített fotó, 3D szkennelés, sablonozás vagy olyan rajz, amely nemcsak oldalnézetet, hanem felülnézetet és térbeli referenciaadatokat is tartalmaz. Minél bonyolultabb a csőelem, annál fontosabb a térbeli adatok pontos rögzítése.

Egyenes szakaszok hossza

A hajlítások közötti és a csővégek előtti egyenes szakaszok hossza legalább olyan fontos, mint maga az ív. A csőhajlító gépnek szüksége lehet minimális befogási hosszra, és a csatlakozásoknál is fontos, hogy elegendő egyenes rész maradjon hegesztéshez, karimázáshoz, menethez, bilincseléshez vagy más szerelési művelethez.

Régi csőelemnél előfordulhat, hogy a végekből már levágtak, ráhegesztettek vagy javítottak. Ilyenkor külön kell tisztázni, hogy a meglévő hossz a valódi kívánt méretet mutatja-e, vagy csak egy módosított állapotot.

A legjobb, ha az egyenes szakaszokat nem csak külső felületen mérjük, hanem középvonal mentén is értelmezzük. A csőhajlítás számítása ugyanis a középvonalra épül, a végpontok pontos helyzete pedig ettől függ.

Csatlakozási pontok és végkialakítások

A régi csőelem pontos pótlásához ismerni kell a csővégek kialakítását. Nem mindegy, hogy sima vágott vég, hegesztési él, karima, menet, hollander, peremezett vég, kúpos csatlakozás, fitting vagy más egyedi kialakítás szerepel rajta.

A csatlakozásoknál fontos a pozíció, a furatkép, a karima elfordulási szöge, a tömítőfelület állapota, a menet típusa, a csatlakozó szabványa és az, hogy a végkialakítás a hajlítás előtt vagy után készül-e. Egy karimás csőelemnél például nem elég a cső geometriája; a karimák egymáshoz viszonyított elfordulását is pontosan meg kell adni.

Ha a csatlakozási pontok pontatlanok, a csőelem nem fog megfelelően illeszkedni, még akkor sem, ha a hajlítások jók. Ezért a végkialakításokat külön kell dokumentálni, fotózni és mérni.

Beépítési környezet: mihez kell illeszkednie?

Egy régi csőelem pótlásánál sokat segít, ha nemcsak maga a darab ismert, hanem a beépítési környezet is. Hová kerül a cső? Milyen két vagy több pontot köt össze? Van-e körülötte hely a szereléshez? Milyen más alkatrészeket kell elkerülni? Van-e hőtágulás, rezgés, mozgás vagy terhelés?

A beépítési környezet ismerete azért fontos, mert néha a régi csőelem már nem az eredeti állapotát mutatja. Előfordulhat, hogy a rendszer közben elmozdult, a tartók megváltoztak, vagy korábbi javítások miatt a cső már feszülten állt a helyén. Ilyenkor nem feltétlenül az a cél, hogy a régi darab minden torzulását lemásoljuk, hanem az, hogy az új elem megfelelően, feszültségmentesen illeszkedjen.

Ha lehetőség van rá, a beépítési helyen is érdemes méreteket venni. A csatlakozási pontok közötti távolság, magasságkülönbség, tengelyeltérés és elfordulási szög fontosabb lehet, mint a régi cső minden apró deformációjának másolása.

Fotók több nézetből

A fotók nagyon sokat segíthetnek, de csak akkor, ha megfelelően készülnek. Egyetlen közeli kép általában nem elég. Érdemes a csőelemről több irányból fotót készíteni: oldalról, felülről, szemből, a csatlakozásokról, a hajlításokról, a jelölésekről és a beépített állapotról is.

A képeken hasznos, ha látszik valamilyen méretarány, például mérőszalag, tolómérő, jelölés vagy ismert méretű alkatrész. Ez segít a gyártónak értelmezni a formát és az arányokat. A fotók különösen akkor értékesek, ha a régi darabot nem lehet azonnal elszállítani vagy személyesen bemutatni.

Fontos azonban, hogy a fotó nem helyettesíti a méretadatokat. A képek tájékozódásra kiválóak, de a gyártáshoz pontos méretek, anyagadatok és geometriai információk is kellenek.

Műszaki rajz vagy kézi vázlat

A legjobb kiindulási alap egy pontos műszaki rajz, amely tartalmazza a csőátmérőt, falvastagságot, anyagminőséget, hajlítási sugarakat, szögeket, egyenes szakaszokat, végkialakításokat, tűréseket és a szükséges nézeteket. Ha ilyen nincs, egy jól elkészített kézi vázlat is sokat segíthet.

A kézi vázlatnál fontos, hogy ne csak a forma legyen felismerhető, hanem a méretek is egyértelműen szerepeljenek. Célszerű külön jelölni az egyenes szakaszokat, a hajlítások sorrendjét, a szögeket, a csővégek típusát és a csatlakozási pontokat.

A rajzon érdemes feltüntetni, mely méretek kritikusak, és hol van nagyobb tűrés. Nem minden méret egyformán fontos. Egy beépítési csatlakozási távolság lehet kritikus, míg egy köztes szakasz hossza bizonyos határok között módosítható. Ez a gyártás tervezését is megkönnyíti.

Mintadarab: a legjobb segítség, de nem mindig elég

Ha a régi csőelem kiszerelhető és rendelkezésre áll mintadarabként, az nagy előny. A gyártó közvetlenül mérheti a méreteket, ellenőrizheti a csatlakozásokat, sablont készíthet, és jobban megértheti a geometriai kialakítást.

Ugyanakkor a mintadarab sem mindig tökéletes kiindulási alap. Ha a régi cső deformálódott, korrodált, javított vagy beépítés közben feszültség alatt állt, akkor nem biztos, hogy minden részletét érdemes egy az egyben lemásolni. A mintát ilyenkor össze kell vetni a beépítési környezettel és a kívánt funkcióval.

A legjobb eredményt az adja, ha a mintadarab mellett rendelkezésre állnak méretek, fotók, anyagadatok és információk a felhasználásról is. Így eldönthető, hogy mi az eredeti geometria, és mi csak az elhasználódás vagy korábbi javítás következménye.

Tűrések: mennyire kell pontosnak lennie?

A tűrések meghatározása nélkül nehéz pontosan gyártani. Nem minden csőelem igényel milliméteres pontosságot, de vannak olyan alkatrészek, ahol már kis eltérés is beépítési problémát okozhat. A tűrések megadása segít eldönteni, milyen gyártási és ellenőrzési módszer szükséges.

Fontos tisztázni, mely méretek kritikusak. Ilyen lehet két karima távolsága, a csővégek tengelyhelyzete, a hajlítási szög, a csatlakozási síkok elfordulása vagy a teljes befoglaló méret. Más méretek kevésbé lehetnek érzékenyek.

Ha nincs megadva tűrés, a gyártó csak általános műhelypontosságból tud kiindulni. Ez bizonyos esetekben elég, máskor viszont nem. Ezért érdemes már az ajánlatkérésnél jelezni, ha a darabnak szűk beépítési helyre, meglévő szerkezethez vagy pontos csatlakozási pontokhoz kell illeszkednie.

Funkció és terhelés

A pontos pótláshoz nemcsak a forma, hanem a funkció is fontos. Más követelmény vonatkozik egy dekoratív csőelemre, egy korlátra, egy gépszerkezeti alkatrészre, egy folyadékot vagy gázt szállító vezetékre, egy kipufogó jellegű elemre vagy egy nyomás alatt működő csőrendszerre.

Ha a cső nyomást, hőt, rezgést, vegyi közeget vagy mechanikai terhelést kap, azt már a tervezésnél figyelembe kell venni. Ilyenkor az anyagminőség, falvastagság, varratminőség, hegesztési eljárás és ellenőrzés is kritikusabb lehet.

Egy régi darab formai másolása önmagában nem garantálja, hogy az új elem megfelel a funkciónak. Ha a felhasználási körülmények megváltoztak, vagy a régi darab éppen azért hibásodott meg, mert nem volt megfelelő, akkor érdemes lehet módosított, jobb megoldást tervezni.

Felületkezelés és korrózióvédelem

A régi csőelem pótlásánál a felületkezelésről is dönteni kell. Festett, horganyzott, rozsdamentes, polírozott, pácolt, porszórt vagy más felületű darabra van szükség? Beltéri vagy kültéri környezetben működik? Éri víz, vegyszer, só, hő vagy mechanikai kopás?

A felületkezelés befolyásolhatja a méreteket és a gyártási sorrendet is. Például horganyzás, festés vagy bevonatolás előtt más előkészítésre lehet szükség, és bizonyos csatlakozófelületeket védeni kell. Rozsdamentes csöveknél a felület sérülésmentessége és a megfelelő utókezelés is fontos lehet.

Ha az eredeti darab korrodált, nem mindig elég ugyanazt újragyártani. Érdemes megvizsgálni, hogy a korrózió oka anyagválasztási, környezeti vagy felületvédelmi probléma volt-e. Így az új darab hosszabb élettartamú lehet.

Hegesztések, toldások és javítási nyomok

Régi csőelemeknél gyakoriak a hegesztett javítások, toldások, utólagos megerősítések vagy átalakítások. Újragyártás előtt fontos eldönteni, hogy ezek az eredeti konstrukció részei voltak-e, vagy csak későbbi javítások.

Ha egy toldás csak azért került a régi darabra, mert korábban rövid lett vagy javítani kellett, nem biztos, hogy az új elemnél is szükséges. Egy újragyártott csőelem gyakran készülhet tisztább, kevesebb toldással, jobb geometriával.

Ugyanakkor vannak olyan hegesztések, amelyek funkcionálisak: rögzítőfülek, tartók, karimák, csatlakozók, merevítések vagy leágazások. Ezeket pontosan dokumentálni kell, mert hiányuk vagy rossz pozíciójuk beépítési problémát okozhat.

Sablon vagy próbadarab készítése

Bonyolult csőelemeknél hasznos lehet sablon vagy próbadarab készítése. A sablon segít ellenőrizni a térbeli geometriát, a próbadarab pedig megmutatja, hogy a választott anyag és technológia megfelelő-e. Ez különösen akkor fontos, ha a régi darab bizonytalan állapotú, vagy a beépítési pontok nagyon pontos illeszkedést kívánnak.

A próbadarab nem feltétlenül jelent teljes értékű végleges darabot. Sokszor elég egy rövidebb vagy egyszerűsített hajlított szakasz, amelyen ellenőrizhető a hajlítási sugár, szög, deformáció és visszarugózás.

Ha a próbadarab alapján módosítani kell a geometrián vagy gyártási beállításokon, azt még a végleges darab elkészítése előtt meg lehet tenni. Ez időt és költséget takaríthat meg.

Digitális mérés és 3D szkennelés

Összetett vagy nagy pontosságot igénylő csőelemeknél a digitális mérés, 3D szkennelés vagy koordináta alapú visszamérés nagy segítség lehet. Ezekkel pontosabban rögzíthető a térbeli geometria, mint kézi méréssel.

A 3D szkennelés különösen akkor hasznos, ha a cső több síkban hajlított, nehezen mérhető, vagy a végpontok térbeli helyzete kritikus. Az így kapott adatok alapján pontosabb modell készíthető, amely összevethető a tervezett vagy beépítési méretekkel.

Fontos azonban, hogy a digitális mérés sem old meg mindent automatikusan. Ha a régi darab deformált, a szkennelt adat is ezt a deformált állapotot rögzíti. Ezért a mért adatokat szakmai értelmezésre is szükség van.

Mit érdemes megadni ajánlatkéréskor?

Ajánlatkéréskor érdemes minél több információt megadni, mert ez pontosabb műszaki választ és reálisabb árazást tesz lehetővé. A legfontosabb adatok: cső külső átmérője, falvastagsága, anyagminősége, darabszám, hajlítási szögek, hajlítási sugarak, egyenes szakaszok hossza, végkialakítások, csatlakozók, tűrések, felületkezelés és felhasználási cél.

Ha van műszaki rajz, fotó, mintadarab vagy beépítési kép, azt mindenképpen érdemes csatolni. Ha nincs pontos rajz, akkor egy vázlat is jobb, mint a puszta szóbeli leírás. A „régi darab alapján kellene egy ugyanilyen” megfogalmazás önmagában gyakran kevés a pontos tervezéshez.

Azt is érdemes jelezni, hogy a csőelem milyen rendszer része, mennyire kritikus a pontosság, és van-e határidő vagy beépítési korlát. Ezek az információk segítik a gyártót abban, hogy a megfelelő technológiát és ellenőrzési szintet válassza.

Tipikus hibák régi csőelem újragyártásánál

Az egyik leggyakoribb hiba, hogy csak a teljes hosszt mérik meg, de a hajlítási sugarakat, szögeket és egyenes szakaszokat nem. Ilyenkor a darab látszólag hasonló lehet, de a végpontok nem kerülnek jó helyre.

Gyakori hiba az is, hogy a régi, deformált csövet változtatás nélkül másolják, miközben a beépítési környezet már mást kívánna. Ilyenkor az új darab is feszülten vagy pontatlanul illeszkedik.

Problémát okozhat a rosszul azonosított anyag, a figyelmen kívül hagyott falvastagság, a karimák elfordulásának elmérése, a varratpozíció elhanyagolása vagy a felületkezelési igények késői tisztázása. Ezek mind megelőzhetők alapos adatgyűjtéssel.

Mikor kell szakemberrel egyeztetni már a mérés előtt?

Ha a csőelem bonyolult, nagy méretű, több síkban hajlított, nyomástartó rendszer része, drága alapanyagból készült, vagy szűk helyre kell illeszkednie, érdemes már a mérés előtt egyeztetni a gyártóval. Így tisztázható, milyen adatokra lesz szükség, mit kell külön mérni, és érdemes-e mintadarabot, sablont vagy helyszíni felmérést készíteni.

Ez különösen akkor hasznos, ha a régi csőelem csak egyszer szerelhető ki, vagy a kiszerelés idejére le kell állítani egy rendszert. Ilyenkor nem jó, ha a darab leszerelése után derül ki, hogy hiányzik egy fontos adat.

A pontos előkészítés sokszor többet ér, mint az utólagos korrekció. Minél kevesebb a bizonytalanság, annál gyorsabb és biztonságosabb lehet az újragyártás.

Összegzés

Régi csőelem újragyártásánál a pontos pótlást nemcsak a meglévő darab formája segíti, hanem a részletes műszaki adatok is. A legfontosabb információk közé tartozik a cső külső átmérője, falvastagsága, anyagminősége, hajlítási sugara, hajlítási szöge, egyenes szakaszainak hossza, végkialakítása, csatlakozási pontjai, tűrései, felületkezelése és beépítési környezete.

A fotók, műszaki rajzok, kézi vázlatok, mintadarabok, sablonok és digitális mérések mind segíthetik a pontos újragyártást. Ugyanakkor fontos felismerni, hogy a régi darab nem mindig az eredeti állapotot mutatja. Lehet deformált, javított vagy korrodált, ezért a beépítési környezet és a funkció ismerete legalább olyan fontos, mint maga a mintadarab.

A pontos adatgyűjtés időt és költséget takaríthat meg. Csökkenti a selejt, az utólagos igazítás, a helyszíni szerelési probléma és az újragyártás kockázatát. Egy régi csőelem pótlása akkor lesz igazán sikeres, ha nemcsak lemásolják a látható formát, hanem megértik a darab méreteit, anyagát, funkcióját és beépítési szerepét is.
